W के आकार का गार्डरेल राजमार्ग विरोधी टक्कर गार्डरेल गर्म डुबकी जस्ती गार्डरेल

1हमारी कंपनी

क़िंगदाओ ताइचेंग ट्रांसपोर्टेशन फैसिलिटीज कं, लिमिटेड शैंडोंग प्रांत के क़िंगदाओ शहर के जिमो जिले के जिनको टाउन में स्थित है।यह उन्नत प्रौद्योगिकी और मजबूत ताकत के साथ एक पेशेवर घूर्णन guardrail निर्माता है, जो विकास, उत्पादन और बिक्री को एकीकृत करता है। हमारे फायदे स्वतंत्र उत्पादन, कारखाने के प्रत्यक्ष संचालन, उत्तम कारीगरी, सटीक आकार, पेशेवर तकनीशियनों में निहित हैं,उच्च गुणवत्ता वाला उत्पादन स्तर हमारे विकास का आधारशिला है।.

2उत्पाद का वर्णन

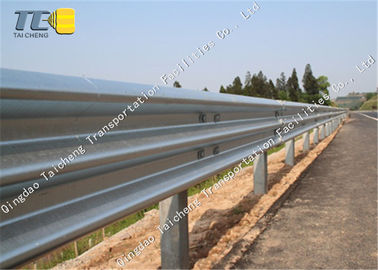

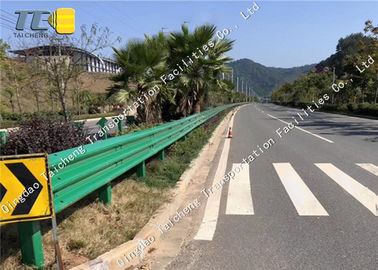

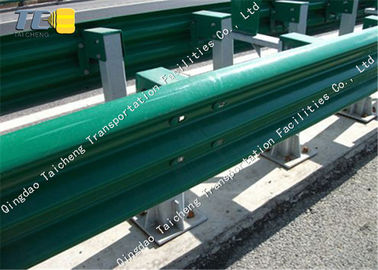

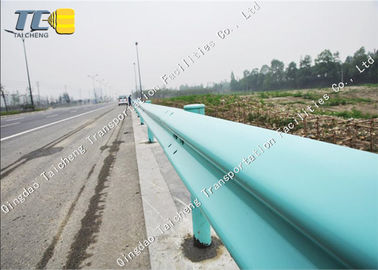

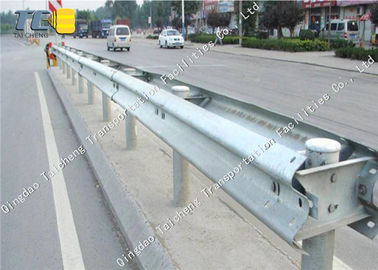

लहराती रेलिंग एक संयुक्त लहराती प्लेट चलती स्टील रेलिंग है जिसका उपयोग राजमार्ग के मध्य विभाजन क्षेत्र के उद्घाटन में किया जाता है।गार्डरील दो लहराती स्टील गार्डरील पैनलों और दो कॉलम के बीच फिक्स्ड clamped के होते हैं. दो स्तंभों को दो लहरदार स्टील के गार्डरेल पैनलों के बीच फिक्स्ड क्लैंप किया जाता है।सुरक्षा रेल को आसानी से प्लग-इन और खींचने योग्य स्तंभों का उपयोग करके खोलने पर पूर्व निर्धारित प्लग-इन छेद में डाला जा सकता है ताकि अलगाव और सुरक्षा की भूमिका निभाई जा सकेसाथ ही, यह राजमार्ग के बाहरी भाग पर गार्डरील बेल्ट की गूंज करता है, जिससे यह समान और सुंदर हो जाता है।क्योंकि घुमावदार इस्पात गार्डरील में अच्छी टक्कर प्रतिरोध और ऊर्जा अवशोषण है, इसे आसानी से नष्ट नहीं किया जा सकता है, लेकिन साथ ही यह वाहन और यात्रियों की सुरक्षा में बहुत अच्छी भूमिका निभा सकता है।

3. तरंगदार गार्डरिल एक ऐसी प्रणाली है जो विभिन्न भागों से बनी होती है। इसके मुख्य घटकों में शामिल हैंः

(1)गॉवरेटेड गार्डरिल बोर्डः यह गार्डरिल का मुख्य भाग है, जो दो-लहर गार्डरिल बोर्ड या तीन-लहर गार्डरिल बोर्ड हो सकता है।

(2) स्तंभ: स्तंभ गार्डरिल की मुख्य समर्थन संरचना हैं। वे स्टील पाइप या कोण स्टील से बने हो सकते हैं। ऊंचाई और अंतराल को आवश्यकता के अनुसार सेट किया जा सकता है।

(3) एंटी-ब्लॉकिंग ब्लॉक: एंटी-ब्लॉकिंग ब्लॉक का उपयोग गार्डरिल की स्थिरता और सुरक्षा बढ़ाने के लिए किया जाता है।

(4) ब्रैकेट: ब्रैकेट का उपयोग सहायक स्तंभों की स्थापना के लिए किया जाता है और इसे तीन-लहर ब्रैकेट और दो-लहर ब्रैकेट में विभाजित किया जा सकता है।

(5)टर्मिनलः टर्मिनल का उपयोग प्रत्येक खंड के अंत में सुरक्षात्मक भूमिका निभाने के लिए किया जाता है। इसे दो-लहर टर्मिनलों और तीन-लहर टर्मिनलों में विभाजित किया गया है।

(6)स्तंभ के ढक्कन: स्तंभ के ढक्कन केवल गोल स्तंभ कनेक्शन के लिए उपयोग किए जाते हैं, और 114 मिमी और 140 मिमी स्तंभ के ढक्कन में विभाजित होते हैं।

(7)स्प्लिसिंग बोल्ट: विभिन्न गार्डरील इकाइयों को एक साथ स्प्लिस करने के लिए उपयोग किया जाता है।

(8)कनेक्टिंग बोल्ट: गार्डरिल बोर्ड और स्तंभ के अंत को तय करने के लिए उपयोग किया जाता है।

(9)क्रॉस बीम्स: कुछ डिजाइनों में अतिरिक्त स्थिरता और समर्थन प्रदान करने के लिए क्रॉस बीम्स शामिल किए जा सकते हैं।

इसके अतिरिक्त, सामग्री और सतह उपचार के अनुसार विभिन्न प्रकारों में भी घुमावदार गार्डिल को विभाजित किया जा सकता है, जैसे कि जस्ती गार्डिल, स्प्रे-कोटेड गार्डिल,डुबकी-प्लास्टिक गार्डन, और फ्लैंज स्तंभ गार्डरिल।

4.तरंग सुरक्षा रेलों के सामान्य विनिर्देश:

(1) डबल वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव वेव

तीन तरंगों वाला तरंगदार गार्डरेल बोर्डः लंबाई 4320 मिमी, बोर्ड चौड़ाई 506 मिमी, लहर की गहराई 85 मिमी, बोर्ड मोटाई 4 मिमी।

(2) गोल स्तंभः व्यास 140/114 मिमी, स्तंभ की दीवार की मोटाई 4/4.5 मिमी, स्तंभ की लंबाई 1200 मिमी/ 1500 मिमी/ 1800 मिमी/ 2150 मिमी।

वर्ग स्तंभः पक्ष की लंबाई 130 मिमी, दीवार की मोटाई 6 मिमी।

(3) स्तंभ टोपीः मोटाई 2/3 मिमी, छेद की दूरी 100/150 मिमी, व्यास 114/140 मिमी।

(4) एंटी-ब्लॉकिंग ब्लॉकः 196*178*200 मिमी, मोटाई 3 मिमी/4 मिमी/4.25 मिमी/4.5 मिमी में विभाजित है। ब्रैकेटः 300 मिमी लंबा, 70 मिमी चौड़ा, 4 मिमी/4.5 मिमी मोटा।

(5)बोल्टः M16*170 / M16*150 / M16*50 / M16*42 / M16*35

5. लहर की सुरक्षा का सिद्धांत:

(1)गॉवरेटेड बीम गार्डरिल अर्ध-कठोर गार्डरिल का मुख्य रूप है। यह एक निरंतर संरचना है जिसमें एक साथ स्प्लिट किए गए और कॉलम द्वारा समर्थित गार्डरिल पैनल हैं।

(2) यह टक्कर से उत्पन्न ऊर्जा को अवशोषित करने के लिए मिट्टी की नींव, स्तंभों और बीमों के भौतिक विरूपण का उपयोग करता है, और नियंत्रण से बाहर वाहन को अपनी ड्राइविंग दिशा बदलने के लिए मजबूर करता है,सामान्य सड़क ड्राइविंग दिशा में लौटेंयह वाहनों और यात्रियों की सुरक्षा और दुर्घटना नुकसान को कम करने में भूमिका निभाता है।

(3) लहराती बीम गार्डरील कठोर और नरम दोनों है, टक्कर ऊर्जा को अवशोषित करने की एक मजबूत क्षमता है, एक अच्छा ड्राइविंग दृष्टि प्रेरित समारोह है,और सड़क संरेखण और विभिन्न सुविधाओं के साथ समन्वित किया जा सकता है. इसकी उपस्थिति सुंदर और सुरुचिपूर्ण है, और इसे स्थापित किया जा सकता है और छोटे त्रिज्या वाले वक्रों पर उपयोग किया जा सकता है। कनेक्शन सरल और सुविधाजनक है, और क्षतिग्रस्त भागों को प्रतिस्थापित करना आसान है।
